മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്കുള്ള ഗൈഡ്





ആധുനിക ഇലക്ട്രിക്കൽ ഇൻഫ്രാസ്ട്രക്ചറിൻ്റെ അടിസ്ഥാന ഘടകമാണ് മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ. അതേസമയംഉയർന്ന വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾപ്രാഥമികമായി ദീർഘദൂരങ്ങളിൽ ബൾക്ക് പവർ ട്രാൻസ്മിഷനാണ് ഉപയോഗിക്കുന്നത്. വ്യാവസായിക, വാണിജ്യ, യൂട്ടിലിറ്റി സംവിധാനങ്ങളിലുടനീളം സുരക്ഷിതവും കാര്യക്ഷമവുമായ വൈദ്യുതി വിതരണം ഇത് സാധ്യമാക്കുന്നു. മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകളുടെ സവിശേഷതകൾ, തരങ്ങൾ, തിരഞ്ഞെടുക്കൽ മാനദണ്ഡങ്ങൾ എന്നിവ മനസ്സിലാക്കുന്നത് എഞ്ചിനീയർമാർക്കും ഫെസിലിറ്റി മാനേജർമാർക്കും ഇലക്ട്രിക്കൽ സിസ്റ്റം രൂപകൽപ്പനയിലും പരിപാലനത്തിലും ഏർപ്പെട്ടിരിക്കുന്ന പ്രൊക്യുർമെൻ്റ് പ്രൊഫഷണലുകൾക്കും അത്യന്താപേക്ഷിതമാണ്.





1.1 നിർവ്വചനം

മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ എന്നത് ഇടത്തരം വോൾട്ടേജ് ലെവലുകൾക്കിടയിൽ വൈദ്യുതോർജ്ജം പരിവർത്തനം ചെയ്യുന്ന ഒരു ഇലക്ട്രിക്കൽ ഉപകരണമാണ്. പ്രായോഗിക [i] നിബന്ധനകളിൽ, ഒരു മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറിന് ഏകദേശം വരെയുള്ള വോൾട്ടേജുകളിൽ വൈദ്യുതി ലഭിക്കുന്നു2.4 കെ.വി മുതൽ 69 കെ.വി480 V, 208 V അല്ലെങ്കിൽ ലോഡിന് ആവശ്യമായ മറ്റ് ലെവലുകൾ പോലെയുള്ള ഉപയോഗ വോൾട്ടേജുകളിലേക്ക് ഇത് ചുവടുവെക്കുന്നു.

നിങ്ങൾ ഏത് സ്റ്റാൻഡേർഡ് പരിശോധിക്കുന്നു എന്നതിനെ ആശ്രയിച്ച് കൃത്യമായ വോൾട്ടേജ് അതിരുകൾ അല്പം വ്യത്യാസപ്പെടുന്നു. ANSI (അമേരിക്കൻ നാഷണൽ സ്റ്റാൻഡേർഡ് ഇൻസ്റ്റിറ്റ്യൂട്ട്) അനുസരിച്ച്, മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്ക് വോൾട്ടേജുകൾ കൈകാര്യം ചെയ്യാൻ കഴിയും69 കെ.വി വരെ 2.4 കെ.വി. യുണൈറ്റഡ് സ്റ്റേറ്റ്സിലെ മീഡിയം വോൾട്ടേജ് സിസ്റ്റങ്ങളെ IEEE നിർവചിക്കുന്നു5 കെ.വി മുതൽ 35 കെ.വിമിക്ക വിതരണ ആപ്ലിക്കേഷനുകൾക്കും, സാധാരണയായി 5 kV അല്ലെങ്കിൽ 15 kV റേറ്റുചെയ്ത ഉപകരണങ്ങൾ. യൂറോപ്പിൽ, സ്റ്റാൻഡേർഡ് EN 50588-1 മീഡിയം പവർ ട്രാൻസ്ഫോർമറുകൾ 1.1 കെവിയിൽ കൂടുതലുള്ളതും എന്നാൽ 36 കെവിയിൽ കൂടാത്തതുമായ ഉപകരണങ്ങൾക്ക് ഉയർന്ന വോൾട്ടേജുള്ളവയാണ്.



1.2 വൈദ്യുതി വിതരണ സംവിധാനത്തിലെ പങ്ക്

ഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ എവിടെയാണ് യോജിക്കുന്നതെന്ന് മനസിലാക്കാൻ, വിശാലമായ വൈദ്യുതി വിതരണ ശ്രേണി ചിത്രീകരിക്കാൻ ഇത് സഹായിക്കുന്നു:

ജനറേഷൻ → ട്രാൻസ്മിഷൻ:വൈദ്യുത നിലയങ്ങൾ താരതമ്യേന കുറഞ്ഞ വോൾട്ടേജിൽ വൈദ്യുതി ഉത്പാദിപ്പിക്കുന്നു, അത് കാര്യക്ഷമമായ ദീർഘദൂര പ്രക്ഷേപണത്തിനായി ഉയർന്ന-ഉയർന്ന വോൾട്ടേജുകളിലേക്ക് (115 kV മുതൽ 765 kV വരെ) ഉയർത്തുന്നു.

ട്രാൻസ്മിഷൻ → വിതരണം:സബ്‌സ്റ്റേഷനുകളിൽ, പ്രാഥമിക ഫീഡറുകൾ വഴിയുള്ള വിതരണത്തിനായി ഉയർന്ന വോൾട്ടേജുകൾ ഇടത്തരം വോൾട്ടേജുകളിലേക്ക് (സാധാരണയായി 5 kV മുതൽ 35 kV വരെ) കുറയ്ക്കുന്നു.

വിതരണം → ഉപഭോക്താവ്:മീഡിയം വോൾട്ടേജ് ട്രാൻസ്‌ഫോർമറുകൾ അന്തിമ വോൾട്ടേജ് പരിവർത്തനം നൽകുന്നു, ഉപഭോക്താക്കൾക്ക് അന്തിമ-ഉപയോഗ നിലയിലേക്ക് (ഉദാ, 480 V, 240 V, 120 V) വിതരണ വോൾട്ടേജ് കുറയ്ക്കുന്നു.

മിക്ക കേസുകളിലും, ഒരു യൂട്ടിലിറ്റി ഇടത്തരം വോൾട്ടേജിലുള്ള ഒരു സൗകര്യത്തിലേക്ക് വൈദ്യുതി എത്തിക്കുന്നു, കൂടാതെ കുറഞ്ഞ വോൾട്ടേജിലേക്ക് ചുവടുവെക്കുന്നതിന് ഈ സൗകര്യം സ്വന്തം മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ സ്വന്തമാക്കുകയും പ്രവർത്തിപ്പിക്കുകയും ചെയ്യുന്നു. ഇടത്തരം വോൾട്ടേജ് സേവനവുമായി ബന്ധപ്പെട്ട കുറഞ്ഞ ഊർജ്ജ ചെലവ് പ്രയോജനപ്പെടുത്താൻ ഈ ക്രമീകരണം സൗകര്യത്തെ അനുവദിക്കുകയും വൈദ്യുതി ഗുണനിലവാരത്തിൽ ഉടമയ്ക്ക് കൂടുതൽ നിയന്ത്രണം നൽകുകയും ചെയ്യുന്നു.

1.3 പ്രധാന മാനദണ്ഡങ്ങളും പാലിക്കലും

മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ വിവിധ വ്യവസായ മാനദണ്ഡങ്ങൾക്കനുസൃതമായി നിർമ്മിക്കപ്പെടുന്നു, പ്രത്യേകിച്ച് IEEE, IEC എന്നിവയിൽ നിന്ന്. യുണൈറ്റഡ് സ്റ്റേറ്റ്സിൽ, മിക്ക ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകളുടെയും സവിശേഷതകളും പ്രവർത്തനവും താഴെയാണ്IEEE സ്റ്റാൻഡേർഡ് C57.12.00(ലിക്വിഡ്-ഇമ്മേഴ്‌സ്ഡ് ഡിസ്ട്രിബ്യൂഷൻ, പവർ, റെഗുലേറ്റിംഗ് ട്രാൻസ്‌ഫോർമറുകൾ എന്നിവയ്‌ക്കായുള്ള സാധാരണ പൊതു ആവശ്യകതകൾ). എന്നിരുന്നാലും, മറ്റ് പല മാനദണ്ഡങ്ങളും നിർദ്ദിഷ്ട ട്രാൻസ്ഫോർമർ തരങ്ങൾക്കും ആപ്ലിക്കേഷനുകൾക്കും ബാധകമാണ്:

• IEEE C57.12.01:ഡ്രൈ-തരം വിതരണത്തിനും പവർ ട്രാൻസ്‌ഫോമറുകൾക്കുമുള്ള സാധാരണ പൊതുവായ ആവശ്യകതകൾ
• IEEE C57.12.34:പാഡ്-മൌണ്ട് ചെയ്ത, കമ്പാർട്ട്മെൻ്റൽ{1}}തരം, സ്വയം{2}}കൂൾഡ്, ത്രീ-ഫേസ് ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകൾക്കുള്ള ആവശ്യകതകൾ
• IEEE C57.12.28/29:പാഡ്-മൗണ്ടഡ് എക്യുപ്‌മെൻ്റ് എൻക്ലോഷർ ഇൻ്റഗ്രിറ്റി
• IEC 60076:മീഡിയം പവർ ട്രാൻസ്ഫോർമറുകൾ ഉൾപ്പെടെയുള്ള പവർ ട്രാൻസ്ഫോർമറുകൾക്കുള്ള അന്താരാഷ്ട്ര നിലവാരമുള്ള സീരീസ്
• NEMA TP-1:ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകൾക്കുള്ള ഊർജ്ജ കാര്യക്ഷമത നിർണ്ണയിക്കുന്നതിനുള്ള ഗൈഡ്
• DOE 10 CFR ഭാഗം 431:വിതരണ ട്രാൻസ്ഫോർമറുകൾക്കുള്ള യുഎസ് ഡിപ്പാർട്ട്മെൻ്റ് ഓഫ് എനർജി എഫിഷ്യൻസി സ്റ്റാൻഡേർഡുകൾ

യുണൈറ്റഡ് സ്റ്റേറ്റ്സിലെ ഇൻസ്റ്റാളേഷനുകൾക്ക്, പാലിക്കൽദേശീയ ഇലക്ട്രിക്കൽ കോഡ് (NFPA 70)നിർബന്ധവുമാണ്. കാനഡയിൽ, ദികനേഡിയൻ ഇലക്ട്രിക്കൽ കോഡ് (CEC)ബാധകമാണ്.







എല്ലാ മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകളും തുല്യമായി സൃഷ്ടിക്കപ്പെടുന്നില്ല. ട്രാൻസ്ഫോർമർ തരം തിരഞ്ഞെടുക്കുന്നതിന് ചെലവ്, സുരക്ഷ, ഇൻസ്റ്റാളേഷൻ ആവശ്യകതകൾ, ദീർഘകാല വിശ്വാസ്യത എന്നിവയിൽ ആഴത്തിലുള്ള സ്വാധീനമുണ്ട്.



2.1 ലിക്വിഡ്-ഇമ്മേഴ്സ്ഡ് വേഴ്സസ് ഡ്രൈ-തരം

ഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്കിടയിൽ ഇത് ഏറ്റവും അടിസ്ഥാനപരമായ വ്യത്യാസമാണ്.

ഈ രണ്ട് കുടുംബങ്ങൾ തമ്മിലുള്ള-വ്യാപാരങ്ങൾ ഗണ്യമായതാണ്:

ആട്രിബ്യൂട്ട്	ദ്രാവകം-മുങ്ങി	ഡ്രൈ-തരം
അഗ്നി അപകടം	ഹയർ-ഇൻഡോർ ഉപയോഗത്തിന് അഗ്നി സംരക്ഷണം ആവശ്യമാണ്	താഴ്ന്ന-ഇൻഡോർ ഇൻസ്റ്റാളേഷന് അനുയോജ്യം
തണുപ്പിക്കൽ കാര്യക്ഷമത	മികച്ചത് (എണ്ണ നന്നായി ചൂട് നടത്തുന്നു)	മിതമായ (വായു പ്രവാഹത്തെ ആശ്രയിക്കുന്നു)
മെയിൻ്റനൻസ്	ആനുകാലിക എണ്ണ പരിശോധനയും ശുദ്ധീകരണവും ആവശ്യമാണ്	കുറഞ്ഞ അറ്റകുറ്റപ്പണി
ആയുർദൈർഘ്യം	30-40 വർഷം സാധാരണ	20-30 വർഷം സാധാരണ
സാധാരണ ആപ്ലിക്കേഷനുകൾ	ഔട്ട്ഡോർ സബ്സ്റ്റേഷനുകൾ, യൂട്ടിലിറ്റി വിതരണം	ഇൻഡോർ ഇൻസ്റ്റാളേഷനുകൾ, വാണിജ്യ കെട്ടിടങ്ങൾ
പ്രാരംഭ ചെലവ്	ഒരേ റേറ്റിംഗിന് സാധാരണയായി കുറവാണ്	ഒരേ റേറ്റിംഗിന് സാധാരണയായി ഉയർന്നതാണ്
പാരിസ്ഥിതിക അപകടം	എണ്ണ ചോർച്ച മണ്ണിനെ മലിനമാക്കും	ദ്രാവകമില്ല, ചോർച്ച അപകടമില്ല



2.2 സബ്സ്റ്റേഷൻ ട്രാൻസ്ഫോർമറുകൾ

2.3 പാഡ്-മൌണ്ടഡ് ട്രാൻസ്ഫോർമറുകൾ

2.4 പോൾ-മൌണ്ടഡ് ട്രാൻസ്ഫോർമറുകൾ

2.5 കാസ്റ്റ് റെസിൻ ട്രാൻസ്ഫോർമറുകൾ







ട്രാൻസ്ഫോർമറിൻ്റെ കാമ്പിൻ്റെ ഭൗതിക നിർമ്മാണം അതിൻ്റെ കാര്യക്ഷമത, നഷ്ടം, പ്രകടന സവിശേഷതകൾ എന്നിവ നിർണ്ണയിക്കുന്നു.

3.1 കോർ മെറ്റീരിയലുകൾ

പ്രാഥമിക, ദ്വിതീയ വിൻഡിംഗുകൾക്കിടയിൽ ഊർജ്ജ കൈമാറ്റത്തിനുള്ള കാന്തിക പാതയായി കോർ പ്രവർത്തിക്കുന്നു. അതിൻ്റെ മെറ്റീരിയൽ ഗുണങ്ങൾ നേരിട്ട് യാതൊരു-ലോഡ് നഷ്ടങ്ങളും (പ്രധാന നഷ്ടങ്ങൾ), കാര്യക്ഷമത, താപനില വർദ്ധനവ് എന്നിവയെ സ്വാധീനിക്കുന്നു.

ഗ്രെയിൻ ഓറിയൻ്റഡ് സിലിക്കൺ സ്റ്റീൽ (GOSS)ഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്ക് ഏറ്റവും വ്യാപകമായി ഉപയോഗിക്കുന്ന പ്രധാന വസ്തുവായി തുടരുന്നു. ഇത് ഉയർന്ന കാന്തിക പ്രവേശനക്ഷമതയും കുറഞ്ഞ എഡ്ഡി കറൻ്റ് നഷ്ടവും വാഗ്ദാനം ചെയ്യുന്നു. കാന്തിക ഡൊമെയ്‌നുകളെ കാന്തിക പ്രവാഹത്തിൻ്റെ ദിശയുമായി വിന്യസിക്കുകയും കാര്യക്ഷമത വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്ന ഒരു തിരഞ്ഞെടുത്ത ധാന്യ ഓറിയൻ്റേഷൻ ഉപയോഗിച്ചാണ് GOSS രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.

രൂപരഹിതമായ ലോഹസങ്കരങ്ങൾഊർജ്ജ{{0}കാര്യക്ഷമമായ വിതരണ ട്രാൻസ്ഫോർമറുകൾക്കുള്ള ഒരു ബദലായി ഉയർന്നുവന്നിരിക്കുന്നു. ഈ മെറ്റീരിയലുകൾ അൾട്രാ-കുറഞ്ഞ ഇരുമ്പ് നഷ്ടം-സാധാരണ സിലിക്കൺ സ്റ്റീലിനേക്കാൾ 70% മുതൽ 80% വരെ കുറവാണ്-എന്നാൽ ഉയർന്ന മെറ്റീരിയൽ ചിലവിൽ. ദീർഘനേരം കുറഞ്ഞ ലോഡിൽ പ്രവർത്തിക്കുന്ന ട്രാൻസ്ഫോർമറുകൾക്ക് അവ പ്രത്യേകിച്ചും ആകർഷകമാണ്.

നാനോക്രിസ്റ്റലിൻ മൃദു കാന്തിക ലോഹസങ്കരങ്ങൾഉയർന്ന ആവൃത്തികളിൽ മികച്ച കാന്തിക ഗുണങ്ങൾ പ്രദർശിപ്പിക്കുകയും പരമ്പരാഗത 50/60 Hz ഡിസ്ട്രിബ്യൂഷൻ യൂണിറ്റുകൾക്ക് പകരം ഇലക്ട്രോണിക് അല്ലെങ്കിൽ പ്രത്യേക ഉദ്ദേശ്യ ട്രാൻസ്ഫോർമറുകളിൽ പ്രാഥമികമായി ഉപയോഗിക്കുകയും ചെയ്യുന്നു.







ശരിയായ ട്രാൻസ്ഫോർമർ തിരഞ്ഞെടുക്കുന്നത് അതിൻ്റെ അടിസ്ഥാന റേറ്റിംഗുകൾ മനസ്സിലാക്കുന്നതിലൂടെ ആരംഭിക്കുന്നു.

4.1 വോൾട്ടേജ് റേറ്റിംഗുകൾ

എല്ലാ മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറിനും രണ്ട് നിർണായക വോൾട്ടേജ് റേറ്റിംഗുകൾ ഉണ്ട്: പ്രൈമറി വോൾട്ടേജ് (ഇൻപുട്ട് സൈഡ്), സെക്കൻഡറി വോൾട്ടേജ് (ഔട്ട്പുട്ട് സൈഡ്). ഉദാഹരണത്തിന്, 13.8 kV / 480 V റേറ്റുചെയ്ത ഒരു ട്രാൻസ്ഫോർമറിന് പ്രാഥമിക ഭാഗത്ത് 13.8 kV ലഭിക്കുന്നു, കൂടാതെ ദ്വിതീയ വശത്ത് 480 V നൽകുന്നു.

ട്രാൻസ്ഫോർമറുകൾക്ക് ഒരു അടിസ്ഥാന ഇംപൾസ് ലെവലും (ബിഐഎൽ) ഉണ്ട്, ഇത് മിന്നൽ പണിമുടക്കുമ്പോഴോ സ്വിച്ചിംഗ് കുതിച്ചുചാട്ടത്തിലോ ഇൻസുലേഷന് താങ്ങാനാകുന്ന പീക്ക് വോൾട്ടേജിനെ പ്രതിനിധീകരിക്കുന്നു. മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്ക്, വോൾട്ടേജ് ക്ലാസും ആപ്ലിക്കേഷനും അനുസരിച്ച്, BIL റേറ്റിംഗുകൾ 60 kV മുതൽ 150 kV അല്ലെങ്കിൽ അതിലും ഉയർന്നതാണ്.

4.2 kVA റേറ്റിംഗുകൾ

ഒരു ട്രാൻസ്‌ഫോർമറിൻ്റെ kVA (കിലോവോൾട്ട്-ആമ്പിയർ) റേറ്റിംഗ് അതിൻ്റെ വ്യക്തമായ പവർ കപ്പാസിറ്റി-അതി ചൂടാകാതെ എത്ര കറൻ്റ് വഹിക്കാൻ കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു. സ്റ്റാൻഡേർഡ് ത്രീ-ഫേസ് മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ kVA വലുപ്പങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1,000, 1,500, 2,000, 2,500 കെ.വി.എ..

ശരിയായ kVA റേറ്റിംഗ് തിരഞ്ഞെടുക്കുന്നത് വളരെ പ്രധാനമാണ്. വലിപ്പം കുറഞ്ഞ ട്രാൻസ്ഫോർമർ അമിതമായി ചൂടാകുകയും ഇൻസുലേഷൻ ആയുസ്സ് കുറയ്ക്കുകയും അകാല പരാജയത്തിന് കാരണമാവുകയും ചെയ്യും. ഒരു വലിയ ട്രാൻസ്ഫോർമർ പ്രാരംഭ ചെലവ് വർദ്ധിപ്പിക്കുകയും ഭാരം കുറഞ്ഞ ലോഡുകളിൽ കാര്യക്ഷമമായി പ്രവർത്തിക്കാതിരിക്കുകയും ചെയ്യും, കാരണം ലോഡ് പരിഗണിക്കാതെ തന്നെ പ്രധാന നഷ്ടങ്ങൾ നിലനിൽക്കുന്നു.

4.3 താപനില വർദ്ധനവും ഇൻസുലേഷൻ ക്ലാസുകളും

ട്രാൻസ്‌ഫോർമറുകൾ ലിസ്‌റ്റ് ചെയ്‌തിരിക്കുന്നത് -സാധാരണയായി 80 ഡിഗ്രി , 115 ഡിഗ്രി , അല്ലെങ്കിൽ 150 ഡിഗ്രി - എന്ന താപനില റേറ്റിംഗിലാണ്, ഇത് ട്രാൻസ്‌ഫോർമറിൻ്റെ താപനില പൂർണ്ണ ലോഡിൽ ആംബിയൻ്റ് താപനിലയേക്കാൾ എത്രത്തോളം ഉയരുമെന്ന് സൂചിപ്പിക്കുന്നു. 80 ഡിഗ്രി വർദ്ധനയുള്ള ഒരു ട്രാൻസ്ഫോർമർ 150 ഡിഗ്രി വർദ്ധനയ്ക്ക് റേറ്റുചെയ്തിരിക്കുന്നതിനേക്കാൾ വളരെ തണുപ്പാണ്, ഇത് ദൈർഘ്യമേറിയ ഇൻസുലേഷൻ ആയുസ്സിലേക്കും മികച്ച കാര്യക്ഷമതയിലേക്കും വിവർത്തനം ചെയ്തേക്കാം, മാത്രമല്ല ഉയർന്ന പ്രാരംഭ ചെലവും.

ഇൻസുലേഷൻ ക്ലാസുകൾ (ക്ലാസ് എ 105 ഡിഗ്രിയിൽ, ക്ലാസ് ബി 130 ഡിഗ്രിയിൽ, ക്ലാസ് എഫ് 155 ഡിഗ്രിയിൽ, ക്ലാസ് എച്ച് 180 ഡിഗ്രിയിൽ) ഇൻസുലേഷൻ മെറ്റീരിയലുകൾക്ക് കാര്യമായ തകർച്ചയില്ലാതെ താങ്ങാനാകുന്ന പരമാവധി പ്രവർത്തന താപനില നിർവചിക്കുന്നു.







ട്രാൻസ്ഫോർമറിൻ്റെ വിൻഡിംഗുകൾ ബന്ധിപ്പിച്ചിരിക്കുന്ന രീതി അസന്തുലിതമായ ലോഡുകൾ, ഹാർമോണിക്സ്, ഗ്രൗണ്ട് തകരാറുകൾ എന്നിവ ഉപയോഗിച്ച് അതിൻ്റെ പ്രകടനത്തെ നിർണ്ണയിക്കുന്നു.

5.1 അടിസ്ഥാന കണക്ഷൻ തരങ്ങൾ

അടിസ്ഥാനപരമായി മൂന്ന് ഉണ്ട്വൈൻഡിംഗ് കണക്ഷൻസ്കീമുകൾ:

നക്ഷത്രം (വൈ) കണക്ഷൻ (Y):ഓരോ ഫേസ് വിൻഡിംഗിൻ്റെയും ഒരറ്റം ഒരു പൊതു പോയിൻ്റിൽ (ന്യൂട്രൽ) ഒരുമിച്ച് ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഒരു നക്ഷത്ര കണക്ഷൻ അടിസ്ഥാനമാക്കാൻ കഴിയുന്ന ഒരു ന്യൂട്രൽ പോയിൻ്റ് നൽകുന്നു.

ഡെൽറ്റ കണക്ഷൻ (D):ന്യൂട്രൽ പോയിൻ്റില്ലാതെ, ഒരു അടച്ച ലൂപ്പിൽ ഘട്ടങ്ങൾ ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഡെൽറ്റ കണക്ഷനുകൾ അന്തർലീനമായി സന്തുലിതമാണ് കൂടാതെ സീറോ സീക്വൻസ് കറൻ്റുകൾക്ക് ഒരു പാത നൽകുന്നു.

സിഗ്സാഗ് കണക്ഷൻ (Z):ചെറിയ പവർ റേറ്റിംഗുകളുള്ള ട്രാൻസ്ഫോർമറുകൾ അല്ലെങ്കിൽ ട്രാൻസ്ഫോർമറുകൾ ഗ്രൗണ്ടിംഗ് ചെയ്യുന്നതിന് പ്രാഥമികമായി ഉപയോഗിക്കുന്ന ഒരു പ്രത്യേക കണക്ഷൻ. സിഗ്സാഗ് കണക്ഷനുകൾ സാധാരണയായി ദ്വിതീയ വശത്ത് മാത്രമാണ് ഉപയോഗിക്കുന്നത്.



5.2 വെക്റ്റർ ഗ്രൂപ്പ് നൊട്ടേഷൻ

ഒരു ട്രാൻസ്ഫോർമറിൻ്റെ വെക്റ്റർ ഗ്രൂപ്പ് വൈൻഡിംഗ് കോൺഫിഗറേഷനും പ്രാഥമിക, ദ്വിതീയ വോൾട്ടേജുകൾ തമ്മിലുള്ള ഘട്ട ബന്ധവും വിവരിക്കുന്നു. നൊട്ടേഷൻ ഒരു സാധാരണ ഫോർമാറ്റ് പിന്തുടരുന്നു:

ആദ്യ അക്ഷരം (അപ്പർകേസ്) പ്രാഥമിക വിൻഡിംഗ് കണക്ഷനെ സൂചിപ്പിക്കുന്നു: ഡെൽറ്റയ്ക്ക് D, നക്ഷത്രത്തിന് Y, സിഗ്സാഗിന് Z.

രണ്ടാമത്തെ അക്ഷരം (ചെറിയ അക്ഷരം) ദ്വിതീയ വിൻഡിംഗ് കണക്ഷനെ സൂചിപ്പിക്കുന്നു.

ഒരു "n" സൂചിപ്പിക്കുന്നത് ന്യൂട്രൽ പോയിൻ്റ് പുറത്തെടുക്കുന്നു എന്നാണ്.

ക്ലോക്ക്{0}}മണിക്കൂർ നൊട്ടേഷനിലെ ഘട്ട സ്ഥാനചലനത്തെ നമ്പർ സൂചിപ്പിക്കുന്നു (ഡിഗ്രി ലാഗ് ലഭിക്കാൻ 30 ഡിഗ്രി കൊണ്ട് ഗുണിക്കുക).

5.3 Dyn11, Yyn0 എന്നിവ താരതമ്യം ചെയ്യുന്നു

വിതരണ ആപ്ലിക്കേഷനുകളിൽ രണ്ട് വെക്റ്റർ ഗ്രൂപ്പുകൾ ആധിപത്യം പുലർത്തുന്നു:Dyn11ഒപ്പംYyn0.

Dyn11സവിശേഷതകൾ ഡെൽറ്റ-കണക്‌റ്റ് ചെയ്‌ത പ്രൈമറി (D), നക്ഷത്രം{1}}ന്യൂട്രൽ (yn) ഉപയോഗിച്ച് സെക്കൻഡറി കണക്‌റ്റ് ചെയ്‌തിരിക്കുന്നു, 330 ഡിഗ്രി (ക്ലോക്കിൽ 11) ഒരു ഘട്ടം സ്ഥാനചലനം. ഡെൽറ്റ പ്രൈമറി സീറോ-സീക്വൻസ് കറൻ്റുകൾക്ക് ഒരു സർക്കുലേറ്റിംഗ് പാത്ത് നൽകുകയും ട്രിപ്പിൾ ഹാർമോണിക്‌സ് (3rd, 9th, മുതലായവ) ട്രാപ്പ് ചെയ്യുകയും ചെയ്യുന്നു, അവ വീണ്ടും വിതരണ ഗ്രിഡിലേക്ക് പ്രതിഫലിക്കുന്നത് തടയുന്നു. Dyn11 അസന്തുലിതമായ ലോഡുകളും മികച്ച രീതിയിൽ കൈകാര്യം ചെയ്യുന്നു, കമ്പ്യൂട്ടറുകൾ, എൽഇഡി ലൈറ്റിംഗ്, വേരിയബിൾ ഫ്രീക്വൻസി ഡ്രൈവുകൾ എന്നിവ പോലെയുള്ള ലീനിയർ ലോഡുകളില്ലാത്ത ആധുനിക വിതരണ സംവിധാനങ്ങൾക്കുള്ള മികച്ച തിരഞ്ഞെടുപ്പായി ഇതിനെ മാറ്റുന്നു.

Yyn0സവിശേഷതകൾ നക്ഷത്രം-കണക്‌റ്റ് ചെയ്‌ത പ്രൈമറി (Y), നക്ഷത്രം{1}}സീറോ ഫേസ് ഡിസ്‌പ്ലേസ്‌മെൻ്റ് ഉള്ള ന്യൂട്രൽ (yn) ഉപയോഗിച്ച് സെക്കൻഡറി കണക്‌റ്റ് ചെയ്‌തിരിക്കുന്നു. സ്റ്റാർ പ്രൈമറിക്ക് സീറോ സീക്വൻസ് കറൻ്റുകൾക്ക് റിട്ടേൺ പാത്ത് ഇല്ല. തൽഫലമായി, പ്രൈമറി വോൾട്ടേജിൽ ട്രിപ്പിൾ ഹാർമോണിക്‌സ് പ്രത്യക്ഷപ്പെടാം, അസന്തുലിതമായ ലോഡുകൾ ന്യൂട്രൽ ഷിഫ്റ്റിന് കാരണമാകും, ഇത് ഘട്ടം വോൾട്ടേജ് അസന്തുലിതാവസ്ഥയിലേക്ക് നയിക്കുന്നു. കുറഞ്ഞ ഹാർമോണിക് ഉള്ളടക്കവും സമതുലിതമായ ലോഡുകളുമുള്ള ആപ്ലിക്കേഷനുകളിലേക്ക് Yyn0 സാധാരണയായി പരിമിതപ്പെടുത്തിയിരിക്കുന്നു. ഒരു അധിക നിയന്ത്രണമുണ്ട്: Yyn0 ട്രാൻസ്‌ഫോർമറുകളിൽ, ന്യൂട്രൽ ലൈൻ കറൻ്റ് ദ്വിതീയ വിൻഡിംഗ് റേറ്റഡ് കറൻ്റിൻ്റെ 25% കവിയാൻ പാടില്ല, അതേസമയം Dyn11 ന് 75% വരെ കൈകാര്യം ചെയ്യാൻ കഴിയും.

ചുരുക്കത്തിൽ, മിക്ക ആധുനിക ആപ്ലിക്കേഷനുകൾക്കും-പ്രത്യേകിച്ച് ലീനിയർ ലോഡുകൾ, ഡാറ്റാ സെൻ്ററുകൾ, വ്യാവസായിക പ്ലാൻ്റുകൾ അല്ലെങ്കിൽ കാര്യമായ സിംഗിൾ{2}}ഫേസ് ലോഡുകളുള്ള-ഏതെങ്കിലും സൗകര്യങ്ങൾ ഉൾപ്പെടുന്നവ-Dyn11 തിരഞ്ഞെടുക്കാനുള്ള വെക്റ്റർ ഗ്രൂപ്പാണ്.



പവർ സിസ്റ്റം ഡിസൈനിലെ ഏറ്റവും പ്രധാനപ്പെട്ട തീരുമാനങ്ങളിലൊന്നാണ് ട്രാൻസ്ഫോർമറിൻ്റെ ശരിയായ വലുപ്പം. ഈ ഘട്ടത്തിലെ പിഴവുകൾ വർഷങ്ങളോളം കാര്യക്ഷമതയില്ലായ്മ അല്ലെങ്കിൽ അകാല പരാജയത്തിലേക്ക് നയിച്ചേക്കാം.

6.1 ഘട്ടം-ബൈ-ഘട്ട വലുപ്പം മാറ്റൽ നടപടിക്രമം

ഘട്ടം 1: മൊത്തം ലോഡ് പവർ കണക്കാക്കുക.ട്രാൻസ്‌ഫോർമറിൻ്റെ-മോട്ടോറുകൾ, ലൈറ്റിംഗ്, HVAC, ഓഫീസ് ഉപകരണങ്ങൾ, പ്രൊഡക്ഷൻ മെഷിനറി എന്നിവയുടെ താഴേയ്‌ക്ക് ബന്ധിപ്പിച്ചിരിക്കുന്ന എല്ലാ ലോഡുകളുടെയും ഒരു ഇൻവെൻ്ററി സമാഹരിക്കുക.

ഘട്ടം 2: ഒരേസമയം ഘടകങ്ങൾ പ്രയോഗിക്കുക.എല്ലാ ലോഡുകളും ഒരേസമയം പൂർണ്ണ ശേഷിയിൽ പ്രവർത്തിക്കുന്നില്ല. ഒരു വൈവിധ്യ ഘടകം (സാധാരണയായി 0.7 മുതൽ 0.9 വരെ) ഈ യാഥാർത്ഥ്യത്തിന് കാരണമാകുന്നു.

ഘട്ടം 3: മോട്ടോർ സ്റ്റാർട്ടിംഗ് കറൻ്റുകളുടെ അക്കൗണ്ട്.സ്റ്റാർട്ടപ്പ് സമയത്ത് മോട്ടോറുകൾ പോലെയുള്ള ഇൻഡക്റ്റീവ് ലോഡുകൾ അവയുടെ സാധാരണ റണ്ണിംഗ് കറൻ്റിനേക്കാൾ 3 മുതൽ 7 ഇരട്ടി വരെ വലിച്ചെടുക്കുന്നു. അമിതമായ വോൾട്ടേജ് ഡ്രോപ്പ് കൂടാതെ ഈ ഇൻറഷ് പ്രവാഹങ്ങൾ കൈകാര്യം ചെയ്യാൻ ട്രാൻസ്ഫോർമറിന് മതിയായ ശേഷി ഉണ്ടായിരിക്കണം.

ഘട്ടം 4: ഒരു സുരക്ഷാ മാർജിൻ പ്രയോഗിക്കുക.ലോഡ് ഏറ്റക്കുറച്ചിലുകളും ഭാവി വിപുലീകരണവും ഉൾക്കൊള്ളാൻ 20% മുതൽ 30% വരെ അധിക ശേഷി ചേർക്കുക.

ഘട്ടം 5: ട്രാൻസ്ഫോർമർ ശേഷി കണക്കാക്കുക.ഫോർമുല ഉപയോഗിക്കുക:

ട്രാൻസ്ഫോർമർ കപ്പാസിറ്റി (kVA)=മൊത്തം ലോഡ് പവർ (kW) ÷ പവർ ഫാക്ടർ × സുരക്ഷാ മാർജിൻ

മിക്ക വ്യാവസായിക വാണിജ്യ ലോഡുകൾക്കും സാധാരണ പവർ ഘടകങ്ങൾ 0.8 മുതൽ 0.95 വരെയാണ്.

ഘട്ടം 6: അടുത്ത സാധാരണ വലുപ്പം തിരഞ്ഞെടുക്കുക.വിഭാഗം 4.2-ലെ ലിസ്റ്റിൽ നിന്ന് ഏറ്റവും അടുത്തുള്ള സ്റ്റാൻഡേർഡ് kVA റേറ്റിംഗിലേക്ക് റൗണ്ട് അപ്പ് ചെയ്യുക.



6.2 പരിസ്ഥിതി, ആപ്ലിക്കേഷൻ പരിഗണനകൾ

വലിപ്പം കണക്കുകൂട്ടൽ ഒരു തുടക്കം മാത്രമാണ്. മറ്റ് നിരവധി ഘടകങ്ങൾ നിങ്ങളുടെ അന്തിമ തിരഞ്ഞെടുപ്പിനെ സ്വാധീനിക്കും:

• ഉയർന്ന താപനില അന്തരീക്ഷം:ഉയർന്ന ആംബിയൻ്റ് താപനിലയിലോ 1,000 മീറ്റർ ഉയരത്തിലോ ഉള്ള ഇൻസ്റ്റാളേഷനുകൾക്ക്, തണുപ്പും ഇൻസുലേഷൻ കാര്യക്ഷമതയും കുറയുന്നതിനാൽ റേറ്റുചെയ്ത ശേഷി 5% മുതൽ 20% വരെ കുറയ്ക്കുക.
• ഹാർമോണിക് ഉള്ളടക്കം:ഗണ്യമായ-ലീനിയർ ലോഡുകളുള്ള സിസ്റ്റങ്ങൾക്ക് (വേരിയബിൾ ഫ്രീക്വൻസി ഡ്രൈവുകൾ, UPS സിസ്റ്റങ്ങൾ, LED ലൈറ്റിംഗ്, കമ്പ്യൂട്ടറുകൾ) ഒരു ട്രാൻസ്ഫോർമർ ആവശ്യമായി വന്നേക്കാംK-ഘടക റേറ്റിംഗ്ഹാർമോണിക് താപനം മാറ്റാതെ കൈകാര്യം ചെയ്യാൻ.
• ഇൻസ്റ്റലേഷൻ പരിസ്ഥിതി:ഡ്രൈ-ടൈപ്പ് ട്രാൻസ്ഫോർമറുകൾ സാധാരണയായി അഗ്നി സുരക്ഷ ആശങ്കയുള്ള ഇൻഡോർ ഇൻസ്റ്റാളേഷനുകൾക്ക് മുൻഗണന നൽകുന്നു. ലിക്വിഡ്-ഇമ്മർസ്ഡ് യൂണിറ്റുകൾ കൂടുതൽ ചെലവ്-ആവശ്യമായ സ്ഥലവും നിയന്ത്രണവും ഉള്ള ഔട്ട്ഡോർ ഇൻസ്റ്റാളേഷനുകൾക്ക് ഫലപ്രദമാണ്.
• ഷോക്ക് ലോഡ്സ്:പെട്ടെന്നുള്ള ഉയർന്ന കറൻ്റ് ഡിമാൻഡുകൾ അടിച്ചേൽപ്പിക്കുന്ന വെൽഡറുകൾ അല്ലെങ്കിൽ കംപ്രസ്സറുകൾ പോലുള്ള ലോഡുകൾക്ക്, ശേഷി 10% മുതൽ 30% വരെ വർദ്ധിപ്പിക്കുക.



6.3 കാര്യക്ഷമതയും ഊർജ്ജ നിലവാരവും

ഊർജ്ജ കാര്യക്ഷമതട്രാൻസ്‌ഫോർമർ തിരഞ്ഞെടുക്കുന്നതിൽ, പ്രവർത്തനച്ചെലവും നിയന്ത്രണ ആവശ്യകതകളും കൊണ്ട് നയിക്കപ്പെടുന്ന ഒരു പ്രധാന പരിഗണനയായി മാറിയിരിക്കുന്നു.

അമേരിക്കയിൽ, ദിഊർജ വകുപ്പ് (DOE)ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകൾക്ക് നിർബന്ധിത കാര്യക്ഷമത മാനദണ്ഡങ്ങൾ സ്ഥാപിച്ചു, 10 CFR ഭാഗം 431-ന് കീഴിൽ 2016 ജനുവരി 1 മുതൽ പ്രാബല്യത്തിൽ വരും. ആ തീയതിയിലോ അതിന് ശേഷമോ നിർമ്മിച്ച് ഏതെങ്കിലും യുഎസ് സ്റ്റേറ്റിൽ വിൽക്കുന്ന ഏതൊരു വിതരണ ട്രാൻസ്ഫോർമറിനും ബാധകമാകുന്ന ഈ മാനദണ്ഡങ്ങൾ, അളക്കുന്ന കാര്യക്ഷമതയെ അടിസ്ഥാനമാക്കിയുള്ളതാണ്35% ലോഡ്-മിക്ക ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകളും ശരാശരി റേറ്റുചെയ്ത ശേഷിയുടെ ഏകദേശം 35% പ്രവർത്തിക്കുന്നുവെന്ന് കാണിക്കുന്ന ഗവേഷണത്തെ പ്രതിഫലിപ്പിക്കുന്നു.

ഏറ്റവും ഉയർന്ന കാര്യക്ഷമത ആവശ്യപ്പെടുന്ന ആപ്ലിക്കേഷനുകൾക്ക്,NEMA പ്രീമിയംകാര്യക്ഷമത ട്രാൻസ്ഫോർമറുകൾ DOE 2016 ആവശ്യകതകളേക്കാൾ ഏകദേശം 30% കുറഞ്ഞ നഷ്ടം വാഗ്ദാനം ചെയ്യുന്നു. പ്രാരംഭ ചെലവ് പ്രീമിയം ഗണ്യമായിരിക്കുമെങ്കിലും, കുറഞ്ഞ ഊർജ്ജ നഷ്ടങ്ങളിലൂടെയുള്ള തിരിച്ചടവ് കാലയളവ് തുടർച്ചയായി ലോഡ് ചെയ്യുന്ന ട്രാൻസ്ഫോർമറുകൾക്ക് പലപ്പോഴും ആകർഷകമാണ്.



6.4 ഇംപെഡൻസ്

ട്രാൻസ്ഫോർമർ പ്രതിരോധം(ഒരു ശതമാനമായി പ്രകടിപ്പിക്കുന്നത്) ട്രാൻസ്ഫോർമർ എത്രത്തോളം കറൻ്റ് പരിമിതപ്പെടുത്തുന്നുവെന്നും ലോഡിന് കീഴിൽ എത്രത്തോളം വോൾട്ടേജ് ഡ്രോപ്പ് സംഭവിക്കുന്നുവെന്നും നിർണ്ണയിക്കുന്നു. സ്റ്റാൻഡേർഡ് ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകൾക്ക് സാധാരണയായി 2% മുതൽ 8% വരെ ഇംപെഡൻസുകൾ ഉണ്ട്. ഉയർന്ന ഇംപെഡൻസ് തെറ്റായ കറൻ്റ് കുറയ്ക്കുകയും ഡൗൺസ്ട്രീം ഉപകരണങ്ങളെ സംരക്ഷിക്കുകയും ചെയ്യുന്നു, പക്ഷേ വോൾട്ടേജ് ഡ്രോപ്പ് വർദ്ധിപ്പിക്കുന്നു.







ട്രാൻസ്ഫോർമർ സുരക്ഷ, പ്രകടനം, ദീർഘായുസ്സ് എന്നിവയ്ക്ക് ശരിയായ ഇൻസ്റ്റാളേഷൻ വളരെ പ്രധാനമാണ്. കോഡ് ആവശ്യകതകൾ നിറവേറ്റുന്നതിൽ പരാജയപ്പെടുന്ന ഇൻസ്റ്റാളേഷൻ അമിത ചൂടാക്കൽ, വൈദ്യുത അപകടങ്ങൾ, പരിശോധന പരാജയങ്ങൾ, നിയമപരമായ ബാധ്യതകൾ എന്നിവയിലേക്ക് നയിച്ചേക്കാം.

7.1 ക്ലിയറൻസും പ്രവർത്തന സ്ഥലവും

ദേശീയ ഇലക്ട്രിക്കൽ കോഡിന് (NEC) വൈദ്യുത ഉപകരണങ്ങൾക്ക് ചുറ്റും തയ്യാർ, സുരക്ഷിതമായ പ്രവർത്തനം, പരിപാലനം, പരിശോധന എന്നിവ അനുവദിക്കുന്നതിന് മതിയായ പ്രവർത്തന ഇടം ആവശ്യമാണ്. പ്രധാന ആവശ്യകതകളിൽ ഇവ ഉൾപ്പെടുന്നു:

• ഏറ്റവും കുറഞ്ഞ വ്യക്തമായ പ്രവർത്തന സ്ഥല ഉയരം:2.0 മീറ്റർ (6.5 അടി)
• ഏറ്റവും കുറഞ്ഞ വ്യക്തമായ പ്രവർത്തന സ്ഥലത്തിൻ്റെ വീതി:914 മിമി (3 അടി)
• ഫ്രണ്ട് ക്ലിയറൻസ്:പരിശോധനയ്ക്കും അറ്റകുറ്റപ്പണികൾക്കുമായി ട്രാൻസ്ഫോർമർ ചുറ്റുപാടുകൾക്ക് മുന്നിൽ കുറഞ്ഞത് 3 അടി (0.9 മീറ്റർ).
• വെൻ്റിലേഷൻ ക്ലിയറൻസ്:സാധാരണഗതിയിൽ 150 മുതൽ 300 മില്ലിമീറ്റർ വരെ (6 മുതൽ 12 ഇഞ്ച് വരെ) വായുസഞ്ചാരമുള്ള പ്രതലങ്ങളിൽ തടസ്സമില്ലാത്ത വായുപ്രവാഹം അനുവദിക്കുന്ന തരത്തിൽ വരണ്ട-

പാഡ്-മൌണ്ട് ചെയ്ത ട്രാൻസ്ഫോർമറുകൾക്ക്, നിർദ്ദിഷ്ട ക്ലിയറൻസ് ആവശ്യകതകൾ ഇൻസ്റ്റാളേഷനെ ആശ്രയിച്ചിരിക്കുന്നു. എൻഇസി എല്ലായ്പ്പോഴും ഇടത്, വലത്, പിൻ ക്ലിയറൻസുകൾ വ്യക്തമായ നിബന്ധനകളിൽ നിർദ്ദേശിക്കുന്നില്ല, എന്നാൽ പ്രാദേശിക കോഡുകളും നിർമ്മാതാക്കളുടെ നിർദ്ദേശങ്ങളും പാലിക്കേണ്ടതുണ്ട്. ഉദാഹരണത്തിന്, FM Global-ന് മിനറൽ ഓയിൽ നിറച്ച ട്രാൻസ്‌ഫോർമറുകൾക്കിടയിൽ 25 അടി ആവശ്യമാണ്, എങ്കിലും തീപിടിത്തം കുറഞ്ഞ ദ്രാവകങ്ങൾ ഉപയോഗിക്കുന്ന ട്രാൻസ്‌ഫോർമറുകൾക്ക് ഈ ആവശ്യകത പൂജ്യമായി കുറയുന്നു.

7.2 കമ്പാർട്ട്മെൻ്റുകളുടെ വേർതിരിവ്

ഇടത്തരം വോൾട്ടേജ് ഇൻസ്റ്റാളേഷനുകൾക്കായി, ഇടത്തരം വോൾട്ടേജും ലോ വോൾട്ടേജും കമ്പാർട്ടുമെൻ്റുകളുടെ മുഴുവൻ ഉയരവും ആഴവും നീട്ടുന്ന ഒരു സ്റ്റീൽ ബാരിയർ ഉപയോഗിച്ച് വേർതിരിക്കേണ്ടതാണ്. രണ്ട് കമ്പാർട്ടുമെൻ്റുകളും ANSI ആവശ്യകതകൾ നിറവേറ്റുന്ന ഷീറ്റ് സ്റ്റീൽ കൊണ്ട് നിർമ്മിച്ചിരിക്കണം.

7.3 ഗ്രൗണ്ടിംഗ്

സുരക്ഷയ്ക്കും ഉപകരണ സംരക്ഷണത്തിനും ശരിയായ ഗ്രൗണ്ടിംഗ് അത്യാവശ്യമാണ്. ഗ്രൗണ്ടിംഗ് പ്രതിരോധം സാധാരണയായി നിലനിർത്തണം10 ഓംസിൽ കുറവോ തുല്യമോ. സിസ്റ്റം ഡിസൈനും ബാധകമായ കോഡുകളും അനുസരിച്ച് ട്രാൻസ്ഫോർമർ ന്യൂട്രൽ (നിലവിലുണ്ടെങ്കിൽ) ശരിയായി അടിസ്ഥാനപ്പെടുത്തിയിരിക്കണം. അടിസ്ഥാന ആവശ്യകതകൾ NEC ആർട്ടിക്കിൾ 250 ൽ വിശദമായി പ്രതിപാദിച്ചിരിക്കുന്നു.

7.4 അഗ്നി സംരക്ഷണം

വീടിനകത്തോ കെട്ടിടങ്ങൾക്ക് സമീപമോ സ്ഥാപിച്ചിട്ടുള്ള എണ്ണ-നിറഞ്ഞ ട്രാൻസ്ഫോർമറുകൾക്ക്, അഗ്നി സംരക്ഷണ നടപടികൾ ആവശ്യമായി വന്നേക്കാം. ഇവയിൽ ഉൾപ്പെടാം:

• അഗ്നി-റേറ്റുചെയ്ത മതിലുകൾ അല്ലെങ്കിൽ തടസ്സങ്ങൾ
• ഓട്ടോമാറ്റിക് അഗ്നിശമന സംവിധാനങ്ങൾ
• ഓയിൽ കണ്ടെയ്ൻമെൻ്റ് (സ്‌പിൽ കണ്ടെയ്‌മെൻ്റ് ബേസിനുകൾ അല്ലെങ്കിൽ ഓയിൽ{0}}കൺടൈൻമെൻ്റ് പിറ്റുകൾ)
• വലിയ ഇൻസ്റ്റാളേഷനുകൾക്കായി ഓട്ടോമാറ്റിക് ജലപ്രവാഹ സംവിധാനങ്ങൾ

ട്രാൻസ്ഫോർമറിൽ ഉപയോഗിക്കുന്ന ദ്രാവകത്തിൻ്റെ തരം അഗ്നി സംരക്ഷണ ആവശ്യകതകളെയും ബാധിക്കുന്നു. തീപിടുത്തം കുറഞ്ഞതോ ബയോഡീഗ്രേഡബിൾ ഫ്ലൂയിഡുകളോ നിറച്ച ട്രാൻസ്‌ഫോർമറുകൾ, കുറഞ്ഞ ക്ലിയറൻസുകൾക്കും ലളിതമായ അഗ്നി സംരക്ഷണ നടപടികൾക്കും യോഗ്യത നേടിയേക്കാം.







ഒരു മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ പരിരക്ഷിക്കുന്നതിന് ആന്തരിക തകരാറുകളും ബാഹ്യ സിസ്റ്റത്തിൻ്റെ തകരാറുകളും പരിഹരിക്കുന്ന ഒരു ഏകോപിത സമീപനം ആവശ്യമാണ്.

8.1 ഓവർകറൻ്റ് സംരക്ഷണം

ട്രാൻസ്ഫോർമർ ഓവർകറൻ്റ് സംരക്ഷണത്തിനുള്ള എൻഇസി ആവശ്യകതകൾ ട്രാൻസ്ഫോർമർ പ്രതിരോധത്തെ ആശ്രയിച്ചിരിക്കുന്നു. 6% അല്ലെങ്കിൽ അതിൽ കുറവുള്ള ട്രാൻസ്ഫോർമറുകൾക്ക്, NEC ന് പ്രാഥമികവും ദ്വിതീയവുമായ സംരക്ഷണം ആവശ്യമാണ്. പ്രൈമറി ഫ്യൂസ് പ്രൈമറി ഫുൾ{4}}ലോഡ് കറൻ്റിൻ്റെ (FLA) 300% കവിയാൻ പാടില്ല, കൂടാതെ 480 V ലെ സെക്കൻഡറി ഓവർകറൻ്റ് ഉപകരണം സെക്കൻഡറി FLA-യുടെ 125% കവിയാൻ പാടില്ല.

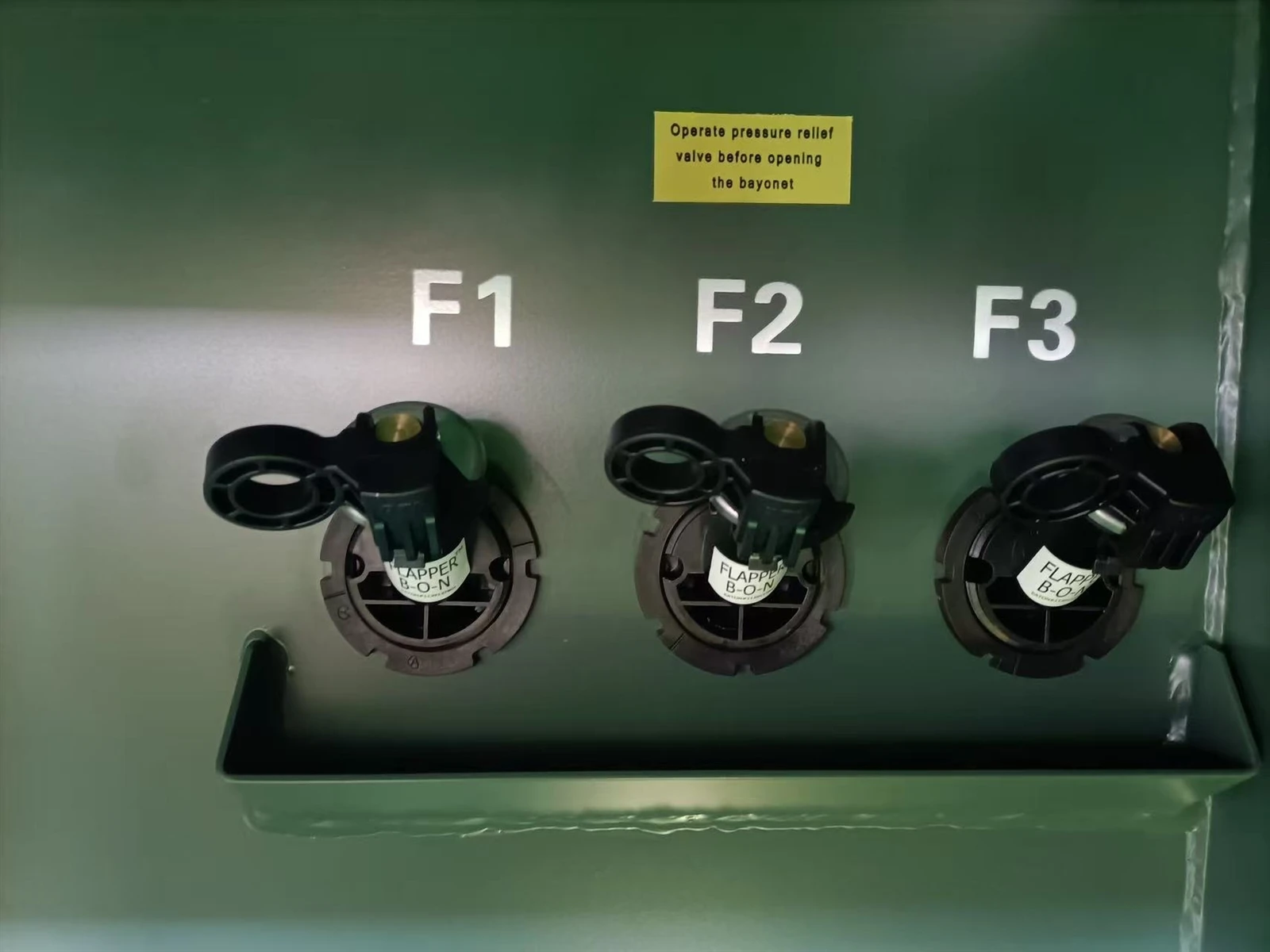

8.2 ഫ്യൂസുകൾ വേഴ്സസ് സർക്യൂട്ട് ബ്രേക്കറുകൾ

ട്രാൻസ്ഫോർമർ സംരക്ഷണത്തിനായി ഫ്യൂസുകളും സർക്യൂട്ട് ബ്രേക്കറുകളും തമ്മിലുള്ള തിരഞ്ഞെടുപ്പിൽ ട്രേഡ് ഓഫുകൾ ഉൾപ്പെടുന്നു:

പല വിതരണ ശൃംഖലകളിലും, ഒരു സംയോജിത സമീപനം ഉപയോഗിക്കുന്നു: ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷയ്‌ക്കായി പ്രാഥമിക വശത്തുള്ള ഫ്യൂസുകൾ, ഓവർലോഡ് പരിരക്ഷ നൽകുന്ന ലോ-വോൾട്ടേജ് മെയിൻ ബ്രേക്കറുമായി സംയോജിപ്പിച്ച്.











ഏറ്റവും വിശ്വസനീയമായ ട്രാൻസ്ഫോർമറിന് പോലും അതിൻ്റെ മുഴുവൻ സേവന ജീവിതവും നേടുന്നതിന് പതിവ് അറ്റകുറ്റപ്പണികൾ ആവശ്യമാണ്. നന്നായി രൂപകൽപ്പന ചെയ്‌ത മെയിൻ്റനൻസ് പ്രോഗ്രാമിന് ട്രാൻസ്‌ഫോർമറിൻ്റെ ആയുസ്സ് സാധാരണ 20–30 വർഷത്തിൽ നിന്ന് 40 വർഷമോ അതിൽ കൂടുതലോ ആയി വർദ്ധിപ്പിക്കാൻ കഴിയും.

9.1 പ്രവചന പരിപാലനം

പ്രവചന അറ്റകുറ്റപ്പണികൾ പരാജയത്തിലേക്ക് നയിക്കുന്നതിന് മുമ്പ് സാധ്യമായ പ്രശ്നങ്ങൾ തിരിച്ചറിയാൻ ഡയഗ്നോസ്റ്റിക് ടൂളുകൾ ഉപയോഗിക്കുന്നു.

• ഡിസോൾവ്ഡ് ഗ്യാസ് അനാലിസിസ് (ഡിജിഎ):ഓയിൽ ഇമ്മേഴ്‌സ്ഡ് ട്രാൻസ്‌ഫോർമറുകളുടെ-ആരോഗ്യം വിലയിരുത്തുന്നതിനുള്ള ഏറ്റവും ശക്തമായ ഉപകരണം. ഇൻസുലേറ്റിംഗ് ഓയിലിൽ അലിഞ്ഞുചേർന്ന വാതകങ്ങളെ വിശകലനം ചെയ്യുന്നതിലൂടെ, സാങ്കേതിക വിദഗ്ധർക്ക്-ഹൈഡ്രജൻ, മീഥെയ്ൻ, അസറ്റിലീൻ, എഥിലീൻ{3}}അമിത ചൂടാക്കൽ, ആർക്കിംഗ്, ഇൻസുലേഷൻ തകരാർ തുടങ്ങിയ പ്രശ്നങ്ങൾ കണ്ടെത്താനാകും. റെഗുലർ ഡിജിഎ, വികസിക്കുന്ന തകരാറുകളെക്കുറിച്ചുള്ള മുൻകൂർ മുന്നറിയിപ്പ് നൽകുകയും പരിപാലന പ്രവർത്തനങ്ങൾക്ക് മുൻഗണന നൽകുകയും ചെയ്യുന്നു.
• ഇൻഫ്രാറെഡ് തെർമോഗ്രഫി (ഐആർ സ്കാനിംഗ്):അയഞ്ഞ കണക്ഷനുകൾ, ഉയർന്ന പ്രതിരോധ സന്ധികൾ, ഓവർലോഡിംഗ്, അല്ലെങ്കിൽ ഇൻസുലേഷൻ പരാജയം എന്നിവ സൂചിപ്പിക്കുന്ന ഹോട്ട്‌സ്‌പോട്ടുകൾ തെർമൽ ഇമേജിംഗ് കണ്ടെത്തുന്നു. കമ്പാർട്ട്മെൻ്റ്-തരം ട്രാൻസ്ഫോർമറുകൾക്ക്, IR-ന് ചിലപ്പോൾ ഡീഗ്രേഡഡ് കോൺടാക്റ്റുകളുടെ അസാധാരണമായ താപനം അല്ലെങ്കിൽ ബാഹ്യ പ്രതലങ്ങളിൽ താപനില ഉയരാൻ കാരണമാകുന്ന മറ്റ് തകരാറുകൾ കണ്ടെത്താനാകും.
• ഭാഗിക ഡിസ്ചാർജ് (PD) നിരീക്ഷണം:ഇൻസുലേഷൻ തകർച്ചയുടെ ആദ്യകാല സൂചകങ്ങളാണ് ഭാഗിക ഡിസ്ചാർജുകൾ. ട്രാൻസ്‌ഫോർമറിൻ്റെ ഇൻസുലേഷൻ സിസ്റ്റത്തിനുള്ളിൽ സംഭവിക്കുന്ന വൈദ്യുത ഡിസ്‌ചാർജുകൾ പൂർണ്ണ പരാജയങ്ങളായി മാറുന്നതിന് മുമ്പ് കണ്ടെത്തുന്നതിന് PD മോണിറ്ററിംഗ് സെൻസറുകൾ ഉപയോഗിക്കുന്നു.

9.2 പ്രിവൻ്റീവ് മെയിൻ്റനൻസ്

പ്രിവൻ്റീവ് മെയിൻ്റനൻസ് സാധാരണ തേയ്മാനം പരിഹരിക്കാൻ ഒരു നിശ്ചിത ഷെഡ്യൂൾ പിന്തുടരുന്നു.

• പതിവ് എണ്ണ സാമ്പിളും പരിശോധനയും:ബ്രേക്ക്ഡൗൺ വോൾട്ടേജ് ടെസ്റ്റുകൾ എണ്ണയുടെ ഇൻസുലേറ്റിംഗ് ശക്തി അളക്കുന്നു; കുറഞ്ഞ BDV മലിനീകരണം അല്ലെങ്കിൽ ഈർപ്പം സൂചിപ്പിക്കുന്നു. കാൾ ഫിഷർ ടൈറ്ററേഷൻ ഉപയോഗിച്ച് ഈർപ്പത്തിൻ്റെ അളവ് അളക്കുകയും സ്വീകാര്യമായ പരിധിക്കുള്ളിൽ സൂക്ഷിക്കുകയും വേണം.
• ബുഷിംഗ് പരിശോധന:വിള്ളലുകൾ, അഴുക്ക് അടിഞ്ഞുകൂടൽ, കേടുപാടുകൾ എന്നിവയ്ക്കുള്ള വിഷ്വൽ പരിശോധന. കപ്പാസിറ്റൻസും ടാൻ ഡെൽറ്റ ടെസ്റ്റുകളും ബുഷിംഗ് ഇൻസുലേഷൻ്റെ അവസ്ഥയെ വിലയിരുത്തുന്നു.
• ടാപ്പ് ചേഞ്ചർ മെയിൻ്റനൻസ്:ഓൺ-ലോഡ് ടാപ്പ് ചേഞ്ചറുകൾ (OLTC) ഉള്ള ട്രാൻസ്‌ഫോർമറുകൾക്ക്, ഓയിൽ ലെവൽ പരിശോധിക്കണം, കോൺടാക്റ്റുകൾ കാർബൺ നിക്ഷേപം പരിശോധിച്ച് വൃത്തിയാക്കണം, മലിനമായാൽ എണ്ണ മാറ്റിസ്ഥാപിക്കണം.
• ഇറുകിയ പരിശോധനയും ചോർച്ച കണ്ടെത്തലും:ഇൻസുലേഷൻ സമഗ്രത നിലനിർത്തുന്നതിനും പരിസ്ഥിതി മലിനീകരണം തടയുന്നതിനും എണ്ണ ചോർച്ച ഉടനടി തിരിച്ചറിയുകയും നന്നാക്കുകയും വേണം.

9.3 പരിശോധന ആവൃത്തികൾ

നിർദ്ദിഷ്ട ആവൃത്തികൾ ട്രാൻസ്ഫോർമറിൻ്റെ നിർണായകതയെയും പ്രവർത്തന പരിതസ്ഥിതിയെയും ആശ്രയിച്ചിരിക്കുന്നുവെങ്കിലും, പൊതുവായ മാർഗ്ഗനിർദ്ദേശങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:

• വിഷ്വൽ പരിശോധനകൾ:പ്രതിമാസം മുതൽ ത്രൈമാസികമായി, എണ്ണയുടെ അളവ്, ചോർച്ച, അസാധാരണമായ ശബ്ദം, പൊതു അവസ്ഥ എന്നിവയിൽ ശ്രദ്ധ കേന്ദ്രീകരിക്കുന്നു
• ഇൻഫ്രാറെഡ് തെർമോഗ്രാഫി:നിർണ്ണായക ട്രാൻസ്ഫോർമറുകൾക്ക് വർഷം തോറും അല്ലെങ്കിൽ കൂടുതൽ തവണ
• ഓയിൽ സാമ്പിളും ഡിജിഎയും:സ്റ്റാൻഡേർഡ് ഇൻസ്റ്റാളേഷനുകൾക്കായി വർഷം തോറും; അർദ്ധ-പ്രതിവർഷം നിർണ്ണായകമോ കനത്തതോ ആയ ട്രാൻസ്ഫോർമറുകൾക്കായി
• വൈദ്യുത പരിശോധന (ഇൻസുലേഷൻ പ്രതിരോധം, ടേൺസ് റേഷ്യോ, വൈൻഡിംഗ് പ്രതിരോധം):ഓരോ 2 മുതൽ 5 വർഷം വരെ
• സമഗ്രമായ നവീകരണം:ഓരോ 10 മുതൽ 15 വർഷത്തിലും വലിയ പവർ ട്രാൻസ്ഫോർമറുകൾക്കായി







മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ വ്യത്യസ്തമായ ആപ്ലിക്കേഷനുകൾ നൽകുന്നു.

10.1 വ്യാവസായിക സൗകര്യങ്ങൾ

നിർമ്മാണ പ്ലാൻ്റുകളിലും ഫാക്ടറികളിലും, മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ വലിയ മോട്ടോറുകൾ, യന്ത്രങ്ങൾ, ഒപ്റ്റിമൽ പ്രകടനത്തിന് ഉയർന്ന വോൾട്ടേജ് ലെവലുകൾ ആവശ്യമുള്ള ഉപകരണങ്ങൾ എന്നിവയ്ക്ക് വൈദ്യുതി നൽകുന്നു. ഓട്ടോമോട്ടീവ്, കെമിക്കൽ പ്രോസസ്സിംഗ്, മൈനിംഗ്, സ്റ്റീൽ നിർമ്മാണം തുടങ്ങിയ വ്യവസായങ്ങൾ സാധാരണയായി അവരുടേതായ മീഡിയം വോൾട്ടേജ് വിതരണ സംവിധാനങ്ങൾ പ്രവർത്തിപ്പിക്കുന്നു, ട്രാൻസ്ഫോർമറുകൾ പ്ലാൻ്റ് ഡിസ്ട്രിബ്യൂഷൻ വോൾട്ടേജിലേക്ക് യൂട്ടിലിറ്റി വോൾട്ടേജ് കുറയ്ക്കുന്നു, കൂടാതെ അധിക ട്രാൻസ്ഫോർമറുകൾ മെഷീൻ ഉപയോഗ നിലവാരത്തിലേക്ക് ചുവടുവെക്കുന്നു.

10.2 വാണിജ്യ കെട്ടിടങ്ങൾ

ഓഫീസ് സമുച്ചയങ്ങൾ, ഷോപ്പിംഗ് മാളുകൾ, ആശുപത്രികൾ, ഹോട്ടലുകൾ, മറ്റ് വാണിജ്യ സ്ഥാപനങ്ങൾ എന്നിവ ലൈറ്റിംഗ്, HVAC, എലിവേറ്ററുകൾ, മറ്റ് അവശ്യ ഇലക്ട്രിക്കൽ ലോഡുകൾ എന്നിവയ്ക്കായി മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകളെ ആശ്രയിക്കുന്നു. വലിയ വാണിജ്യ കെട്ടിടങ്ങൾക്ക് ഇടത്തരം വോൾട്ടേജിൽ (സാധാരണയായി 13.8 kV അല്ലെങ്കിൽ 4.16 kV) പ്രാഥമിക സേവനം ലഭിക്കുന്നു, കെട്ടിടത്തിലുടനീളം വിതരണം ചെയ്യുന്നതിനായി 480 V ലേക്ക് ചുവടുവെക്കുന്നു, 120/208 V ലോഡുകൾ നൽകുന്ന അധിക ലോ-വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്കൊപ്പം.

10.3 യൂട്ടിലിറ്റി സബ്സ്റ്റേഷനുകൾ

വൈദ്യുത യൂട്ടിലിറ്റികൾ ഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്‌ഫോർമറുകൾ ഉപയോഗിച്ച് ട്രാൻസ്മിഷൻ ലൈനുകളിൽ നിന്ന് വോൾട്ടേജ് കുറയ്ക്കുന്നതിന് റെസിഡൻഷ്യൽ, കൊമേഴ്‌സ്യൽ ഉപഭോക്താക്കൾക്ക് വിതരണം ചെയ്യാൻ അനുയോജ്യമാണ്. ഈ യൂട്ടിലിറ്റിയുടെ ഉടമസ്ഥതയിലുള്ള{1}} ട്രാൻസ്ഫോർമറുകൾ വിതരണ സംവിധാനത്തിൻ്റെ നട്ടെല്ലാണ്.

10.4 റിന്യൂവബിൾ എനർജി സിസ്റ്റങ്ങൾ

സോളാർ, കാറ്റാടി ഫാമുകൾ ഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ സംയോജിപ്പിച്ച് ഉൽപ്പാദിപ്പിക്കുന്ന വൈദ്യുതിയെ ഗ്രിഡിലേക്ക് ബന്ധിപ്പിക്കുന്നു. പുനരുൽപ്പാദിപ്പിക്കാവുന്ന ഊർജ്ജം വർദ്ധിച്ചുകൊണ്ടിരിക്കുന്നതിനാൽ, ഈ ആപ്ലിക്കേഷനുകൾക്കായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്‌ത മീഡിയം വോൾട്ടേജ് ട്രാൻസ്‌ഫോർമറുകളുടെ-ദ്വിദിശ പവർ ഫ്ലോയും വൈഡ് വോൾട്ടേജ് ഏറ്റക്കുറച്ചിലുകളും കൈകാര്യം ചെയ്യുന്ന ഡിസൈനുകൾ ഉൾപ്പെടെ{2}} ഗണ്യമായി വർദ്ധിച്ചു.

10.5 ഡാറ്റാ സെൻ്ററുകൾ

മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾക്കായി ഏറ്റവും ആവശ്യപ്പെടുന്ന ആപ്ലിക്കേഷനുകളിൽ ഒന്നാണ് ഡാറ്റാ സെൻ്ററുകൾ. അവർക്ക് വളരെ ഉയർന്ന വിശ്വാസ്യത (പലപ്പോഴും N+1 അല്ലെങ്കിൽ 2N റിഡൻഡൻസി), മികച്ച പവർ ക്വാളിറ്റി, തുടർച്ചയായ പ്രവർത്തനം കാരണം ഉയർന്ന കാര്യക്ഷമത എന്നിവ ആവശ്യമാണ്. മിക്ക ഡാറ്റാ സെൻ്ററുകളും മീഡിയം വോൾട്ടേജ് സേവനം ഉപയോഗിക്കുന്നു (പലപ്പോഴും 13.8 kV അല്ലെങ്കിൽ 15 kV) 480 V ലേക്ക് ചുവടുവെച്ചു, ദ്വിതീയ ട്രാൻസ്ഫോർമറുകൾ UPS സിസ്റ്റങ്ങളും വൈദ്യുതി വിതരണ യൂണിറ്റുകളും നൽകുന്നു.

10.6 ആരോഗ്യ സംരക്ഷണ സൗകര്യങ്ങൾ

ആശുപത്രികളും ആരോഗ്യ പരിരക്ഷാ സൗകര്യങ്ങളും ഒന്നിലധികം ലോ വോൾട്ടേജ് സ്വിച്ച്‌ബോർഡുകൾ നൽകുന്നതിന് മീഡിയം വോൾട്ടേജ് ട്രാൻസ്‌ഫോർമറുകൾ ഉപയോഗിക്കുന്നു, നിർണ്ണായക ശാഖകൾ, ലൈഫ് സേഫ്റ്റി ബ്രാഞ്ചുകൾ, സാധാരണ പവർ ബ്രാഞ്ചുകൾ എന്നിവ ഉപയോഗിച്ച് പ്രത്യേക ട്രാൻസ്‌ഫോർമറുകൾ ഏത് പരാജയ സാഹചര്യത്തിലും അവശ്യ സംവിധാനങ്ങൾ പ്രവർത്തനക്ഷമമാണെന്ന് ഉറപ്പാക്കുന്നു.







മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകളിൽ പ്രവർത്തിക്കുന്നത് സുരക്ഷാ പ്രോട്ടോക്കോളുകൾ കർശനമായി പാലിക്കേണ്ടതുണ്ട്. ഈ ഉപകരണങ്ങൾ ഉയർന്ന വോൾട്ടേജുകൾ വഹിക്കുകയും കാര്യമായ വൈദ്യുത അപകടങ്ങൾ ഉണ്ടാക്കുകയും ചെയ്യുന്നു:

• യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ മാത്രംഇടത്തരം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറുകൾ കൈകാര്യം ചെയ്യണം അല്ലെങ്കിൽ പ്രവർത്തിക്കണം.
• എപ്പോഴും ഊർജ്ജസ്വലമാക്കുകട്രാൻസ്ഫോർമർ അടുത്ത് എത്തുന്നതിന് മുമ്പ് സീറോ വോൾട്ടേജ് പരിശോധിച്ചുറപ്പിക്കുക.
• ട്രാൻസ്ഫോർമർ ഗ്രൗണ്ട് ചെയ്യുകഊർജ്ജസ്വലതയ്ക്ക് ശേഷവും ഏതെങ്കിലും ജോലി ചെയ്യുന്നതിനുമുമ്പ്.
• ഉചിതമായ സമീപന അകലം പാലിക്കുകവോൾട്ടേജ് നില അടിസ്ഥാനമാക്കി.
• ശരിയായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ഉപയോഗിക്കുക (PPE)ലഭ്യമായ തെറ്റായ കറൻ്റിനായി റേറ്റുചെയ്തിരിക്കുന്നു.
• ലോക്കൗട്ട്/ടാഗ്ഔട്ട് (LOTO) നടപടിക്രമങ്ങൾ പിന്തുടരുകOSHA ചട്ടങ്ങൾ അനുസരിച്ച്.







ഒരു മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമറിൻ്റെ ഉടമസ്ഥാവകാശത്തിൻ്റെ ആകെ ചെലവ് പ്രാരംഭ വാങ്ങൽ വിലയേക്കാൾ വളരെ കൂടുതലാണ്.

പ്രാരംഭ സംഭരണച്ചെലവ്തരം അനുസരിച്ച് കാര്യമായ വ്യത്യാസമുണ്ട്: ഡ്രൈ-ടൈപ്പ് ട്രാൻസ്‌ഫോർമറുകൾക്ക് സാധാരണഗതിയിൽ ലിക്വിഡ്-ഇമ്മേഴ്‌സ്ഡ് യൂണിറ്റുകളേക്കാൾ മുൻനിര ചിലവുണ്ട്, അതേസമയം പ്രീമിയം-എഫിഷ്യൻസി യൂണിറ്റുകൾക്ക് സ്റ്റാൻഡേർഡ്-എഫിഷ്യൻസി മോഡലുകളേക്കാൾ ഉയർന്ന വിലയുണ്ട്.

ഇൻസ്റ്റലേഷൻ ചെലവ്സൈറ്റ് തയ്യാറാക്കൽ, കോൺക്രീറ്റ് പാഡ് അല്ലെങ്കിൽ ഫൗണ്ടേഷൻ, ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ, ഗ്രൗണ്ടിംഗ്, അഗ്നി സംരക്ഷണം (ആവശ്യമെങ്കിൽ), ഭാവിയിലെ പ്രവേശനത്തിനുള്ള ക്ലിയറൻസ് പരിഗണനകൾ എന്നിവ ഉൾപ്പെടുന്നു.

ഊർജ്ജ നഷ്ടങ്ങൾനിലവിലുള്ള ഏറ്റവും പ്രധാനപ്പെട്ട പ്രവർത്തന ചെലവിനെ പ്രതിനിധീകരിക്കുന്നു. ലോഡ്{1}}ലോഡ് ലോസുകൾ (പ്രധാന നഷ്ടങ്ങൾ) ദിവസത്തിൽ 24 മണിക്കൂറും, വർഷത്തിലെ 365 ദിവസവും, ലോഡ് പരിഗണിക്കാതെ തന്നെ നിലവിലില്ല. ലോഡ് നഷ്ടം (ചെമ്പ് നഷ്ടം) ലോഡ് കറൻ്റിൻ്റെ ചതുരത്തിനനുസരിച്ച് വ്യത്യാസപ്പെടുന്നു. മിതമായ ലോഡുകളിൽ തുടർച്ചയായി പ്രവർത്തിക്കുന്ന ഒരു ട്രാൻസ്ഫോർമറിന്, 30-വർഷത്തെ ഊർജ്ജനഷ്ടം പ്രാരംഭ വാങ്ങൽ വിലയേക്കാൾ വളരെ കൂടുതലായിരിക്കും. കുറഞ്ഞ നഷ്ടങ്ങളുള്ള ഉയർന്ന കാര്യക്ഷമതയുള്ള ട്രാൻസ്ഫോർമറിൽ നിക്ഷേപിക്കുന്നത് പലപ്പോഴും ആകർഷകമായ സാമ്പത്തിക വരുമാനം നൽകുന്നു.

പരിപാലന ചെലവ്ട്രാൻസ്ഫോർമർ തരത്തെ ആശ്രയിച്ചിരിക്കുന്നു (ദ്രാവക-നിമജ്ജനത്തിന് പതിവ് എണ്ണ പരിശോധന ആവശ്യമാണ്, ഡ്രൈ-തരത്തിന് കുറച്ച് ആവശ്യമാണ്), ഇൻസ്റ്റാളേഷൻ ലൊക്കേഷൻ, പ്രവർത്തനങ്ങളുടെ നിർണായകത എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.

ജീവൻ്റെ{0}}നിർമാർജനം അല്ലെങ്കിൽ പുനരുപയോഗ ചെലവുകൾ-അവസാനംഎണ്ണ-ഇമ്മർസ്ഡ് ട്രാൻസ്ഫോർമറുകൾക്ക്, പ്രത്യേകിച്ച് പഴയ യൂണിറ്റുകളിൽ മലിനമായ എണ്ണയോ പോളിക്ലോറിനേറ്റഡ് ബൈഫെനൈലുകളോ (പിസിബി) അടങ്ങിയിരിക്കുന്നവയ്ക്ക് സാരമായേക്കാം.







മീഡിയം വോൾട്ടേജ് ട്രാൻസ്‌ഫോർമറുകൾ ഒരു നൂറ്റാണ്ടിലേറെ പഴക്കമുള്ള ഒരു ശാശ്വത സാങ്കേതികവിദ്യയാണ്-എന്നിട്ടും കാര്യക്ഷമത, വിശ്വാസ്യത, പാരിസ്ഥിതിക പ്രകടനം എന്നിവയ്‌ക്കായുള്ള പുതിയ ആവശ്യങ്ങൾ നിറവേറ്റുന്നതിനായി നിരന്തരം വികസിച്ചുകൊണ്ടിരിക്കുന്നു. നമ്മുടെ ലോകത്തെ ശക്തിപ്പെടുത്തുന്ന ഉയർന്ന-വോൾട്ടേജ് ട്രാൻസ്മിഷൻ ഗ്രിഡും ലോ-വോൾട്ടേജ് സിസ്റ്റങ്ങളും തമ്മിലുള്ള ബന്ധമാണ് അവ.

ഈ ട്രാൻസ്‌ഫോർമറുകൾ തിരഞ്ഞെടുക്കുന്നതും ഇൻസ്റ്റാൾ ചെയ്യുന്നതും പരിപാലിക്കുന്നതും വൈദ്യുത തത്വങ്ങൾ, സുരക്ഷാ കോഡുകൾ, മെക്കാനിക്കൽ പരിഗണനകൾ, സാമ്പത്തിക ഇടപാടുകൾ-എന്നിവയെക്കുറിച്ച് മനസ്സിലാക്കേണ്ട ഒരു മൾട്ടി ഡിസിപ്ലിനറി സംരംഭമാണ്. നന്നായി-തിരഞ്ഞെടുത്തതും ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തതും ശ്രദ്ധയോടെ പരിപാലിക്കുന്നതുമായ മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ പതിറ്റാണ്ടുകളുടെ വിശ്വസനീയമായ സേവനം നൽകും. വലിപ്പം കുറഞ്ഞതോ തെറ്റായി പ്രയോഗിച്ചതോ അവഗണിക്കപ്പെട്ടതോ ആയ ഒരു യൂണിറ്റ് പ്രശ്നങ്ങളുടെ നിരന്തരമായ ഉറവിടമായി മാറുകയും ഊർജ്ജ ചെലവ് വർദ്ധിപ്പിക്കുകയും പ്രവർത്തനങ്ങളെ തടസ്സപ്പെടുത്തുകയും സുരക്ഷാ അപകടങ്ങൾ സൃഷ്ടിക്കുകയും ചെയ്യും.

നിങ്ങൾ ഒരു പുതിയ സൗകര്യം രൂപകൽപ്പന ചെയ്യുകയാണെങ്കിലും, പ്രായമാകുന്ന ഉപകരണങ്ങൾ മാറ്റിസ്ഥാപിക്കുകയാണെങ്കിലും അല്ലെങ്കിൽ നിങ്ങളുടെ നിലവിലുള്ള സിസ്റ്റത്തിലെ ട്രാൻസ്ഫോർമറുകളെ നന്നായി മനസ്സിലാക്കാൻ ശ്രമിക്കുകയാണെങ്കിലും, ഈ ഗൈഡിൽ വിവരിച്ചിരിക്കുന്ന തത്വങ്ങൾ മികച്ച തീരുമാനങ്ങൾ എടുക്കുന്നതിനുള്ള ഒരു ചട്ടക്കൂട് നൽകുന്നു. വിശദാംശങ്ങൾ ശ്രദ്ധിക്കുക-വോൾട്ടേജ് റേറ്റിംഗുകൾ, വെക്റ്റർ ഗ്രൂപ്പ്, ഇൻസുലേഷൻ ക്ലാസ്, ക്ലിയറൻസുകൾ, മെയിൻ്റനൻസ് ഷെഡ്യൂൾ-നിങ്ങളുടെ മീഡിയം വോൾട്ടേജ് ട്രാൻസ്ഫോർമർ നിങ്ങൾക്ക് നിശ്ശബ്ദവും കാര്യക്ഷമവും ദീർഘകാല-സേവനവും നൽകും.
