2500 KVA ലൂപ്പ് ഫീഡ് ട്രാൻസ്ഫോർമർ-12.47*24.94/0.6 KV|കാനഡ 2025

01 ജനറൽ

1.1 പദ്ധതി വിവരണം

വൈദ്യുതി വ്യവസായത്തിൽ 30 വർഷത്തിലേറെ പരിചയമുള്ള ഞങ്ങളുടെ കനേഡിയൻ പങ്കാളി സ്‌കോടെക്കിൽ ശക്തമായ വിശ്വാസം അർപ്പിക്കുന്നു. 2025 സെപ്‌റ്റംബറോടെ, ഞങ്ങളിൽ നിന്ന് മൊത്തം 66 പാഡ്{4}}മൗണ്ട് ചെയ്‌തതും പോൾ{5}}മൗണ്ട് ചെയ്‌തതുമായ ട്രാൻസ്‌ഫോർമറുകൾ ഓർഡർ ചെയ്‌തു.

ഓരോ പ്രോജക്റ്റിനും സ്‌കോടെക് ഇഷ്‌ടാനുസൃത പരിഹാരങ്ങൾ ഉണ്ടാക്കുന്നു. അവരുടെ ഏറ്റവും പുതിയ ഓർഡർ രണ്ട് 2500 kVA ലൂപ്പ്-ഫീഡ് ത്രീ-ഫേസ് പാഡ്-മൌണ്ട്ഡ് ട്രാൻസ്ഫോർമറുകൾക്കാണ്. CSA C227.4:21 നിലവാരത്തിലാണ് അവ നിർമ്മിച്ചിരിക്കുന്നത്. ഡാറ്റാ സെൻ്ററുകൾ, ക്രിപ്‌റ്റോ മൈനിംഗ്, യൂട്ടിലിറ്റികൾ, പുനരുപയോഗ ഊർജം, വ്യാവസായിക, നിർമ്മാണം തുടങ്ങി നിരവധി മേഖലകളിൽ ഈ ട്രാൻസ്‌ഫോർമറുകൾ ഉപയോഗിക്കാൻ കഴിയും.

ഈ ട്രാൻസ്ഫോർമർ 12.47 kV, 24.94 kV എന്നിവയുടെ ഇൻപുട്ട് വോൾട്ടേജുകളിൽ പ്രവർത്തിക്കുന്നു. ഇത് ദ്വിതീയ വശത്ത് 0.6 kV നൽകുന്നു, പരമാവധി ശേഷി 2500 kVA ആണ്. ഡ്യുവൽ പ്രൈമറി വോൾട്ടേജ് അതിനെ വ്യത്യസ്ത ഗ്രിഡുകളിലേക്ക് ബന്ധിപ്പിക്കാൻ അനുവദിക്കുന്നു. യൂട്ടിലിറ്റികൾ, വാണിജ്യ കെട്ടിടങ്ങൾ, വ്യാവസായിക സൈറ്റുകൾ എന്നിവയ്ക്ക് ഇത് നല്ലതാണ്. ട്രാൻസ്ഫോർമറിന് ONAN കൂളിംഗ് സിസ്റ്റം ഉണ്ട്. ഇത് ഉയർന്ന-ഗുണമേന്മയുള്ള മിനറൽ ഓയിൽ ഉപയോഗിക്കുന്നു, അതിൽ PCB-കൾ അടങ്ങിയിട്ടില്ല. ഇത് സുരക്ഷിതവും വിശ്വസനീയവും പരിസ്ഥിതി സൗഹൃദവുമാക്കുന്നു.

ട്രാൻസ്ഫോർമറിന് ഒരു Dyn1 വെക്റ്റർ ഗ്രൂപ്പ് ഉണ്ട്. ഇതിന് ±2×2.5% ടാപ്പിംഗ് ശ്രേണിയുള്ള NLTC ടാപ്പ് ചേഞ്ചർ ഉണ്ട്. ട്രാൻസ്ഫോർമർ CSA C802.1-13 കാര്യക്ഷമത നിലവാരം പിന്തുടരുന്നു. ഇതിൻ്റെ മൊത്തത്തിലുള്ള കാര്യക്ഷമത 99.37% ആണ്, ഇത് ഈ വലുപ്പത്തിലുള്ള മിക്ക ട്രാൻസ്ഫോർമറുകളേക്കാളും കൂടുതലാണ്. ഒപ്റ്റിമൈസ് ചെയ്ത കോർ ഡിസൈനും ഉയർന്ന നിലവാരമുള്ള വൈൻഡിംഗ് മെറ്റീരിയലുകളും പ്രതിഫലിപ്പിക്കുന്ന അതിൻ്റെ-ലോഡ് നഷ്ടം 2.5 കിലോവാട്ടും ഓൺ{13}}24 കിലോവാട്ട് ലോഡ് നഷ്ടവും താരതമ്യേന കുറവാണ്. ട്രാൻസ്ഫോർമർ കുറച്ച് ഊർജ്ജം ഉപയോഗിക്കുന്നു, പ്രവർത്തിക്കാൻ ചെലവ് കുറവാണ്, വളരെക്കാലം നന്നായി പ്രവർത്തിക്കുന്നു.

1.2 സാങ്കേതിക സ്പെസിഫിക്കേഷൻ

2500kVA ത്രീ ഫേസ് പാഡ് മൗണ്ടഡ് ട്രാൻസ്ഫോർമർ സ്പെസിഫിക്കേഷനും ഡാറ്റ ഷീറ്റും

1.3 ഡ്രോയിംഗുകൾ

2500kVA പാഡ് മൗണ്ടഡ് ട്രാൻസ്ഫോർമർ ഡ്രോയിംഗും നെയിംപ്ലേറ്റും

02 നിർമ്മാണം

2.1 കോർ

വൈദ്യുത ട്രാൻസ്ഫോർമറുകളിലെ ഒരു നിർണായക ഘടകമാണ് എക്ലെക്റ്റിക് ട്രാൻസ്ഫോർമർ കോർ, ഇത് കാന്തിക സർക്യൂട്ടായി പ്രവർത്തിക്കുകയും പ്രാഥമിക, ദ്വിതീയ വിൻഡിംഗുകൾക്കിടയിൽ ഊർജ്ജ കൈമാറ്റം സുഗമമാക്കുകയും ചെയ്യുന്നു. ഞങ്ങളുടെ കോറുകൾ നിർമ്മിച്ചിരിക്കുന്നത് ഉയർന്ന നിലവാരമുള്ള സിലിക്കൺ സ്റ്റീൽ ലാമിനേഷനുകളിൽ നിന്നാണ്, കാന്തിക ഫ്ലക്സ് സാന്ദ്രത വർദ്ധിപ്പിക്കുമ്പോൾ ഊർജ്ജ നഷ്ടം കുറയ്ക്കുന്നതിന് രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്. ഉയർന്ന-ഗുണനിലവാരമുള്ള ട്രാൻസ്ഫോർമർ കോറുകൾ താപം പോലെയുള്ള ഊർജ്ജ നഷ്ടം കുറയ്ക്കുന്നു.



2.2 വിൻഡിംഗ്

കാര്യക്ഷമതയിലും സ്പേസ് ഒപ്റ്റിമൈസേഷനിലും ശ്രദ്ധ കേന്ദ്രീകരിച്ച്, യൂണിറ്റ് അലുമിനിയം വൈൻഡിംഗും കോപ്പർ ബസ്ബാർ കണക്ഷനുകളും ഉപയോഗിക്കുന്നു. ഞങ്ങളുടെ മൂന്ന് -ഫേസ് പാഡ്{2}}മൗണ്ട് ചെയ്ത ട്രാൻസ്‌ഫോർമറുകളിൽ ഭൂരിഭാഗവും ലോ-വോൾട്ടേജ് കോയിലുകൾക്കായി ഫോയിൽ വിൻഡിംഗിൻ്റെ ഒപ്‌റ്റിമൈസ് ചെയ്‌ത കോയിൽ ഘടനയും ഉയർന്ന വോൾട്ടേജ് കോയിലുകൾക്ക് വയർ വിൻഡിംഗും സ്വീകരിക്കുന്നു, ഈ യൂണിറ്റ് അതേ ഡിസൈൻ പിന്തുടരുന്നു. ഈ ഡിസൈൻ ഉയർന്ന വിശ്വാസ്യത, സ്ഥിരതയുള്ള പ്രവർത്തനം, മെച്ചപ്പെട്ട താപ പ്രകടനം എന്നിവ ഉറപ്പാക്കുന്നു.



2.3 ടാങ്ക്

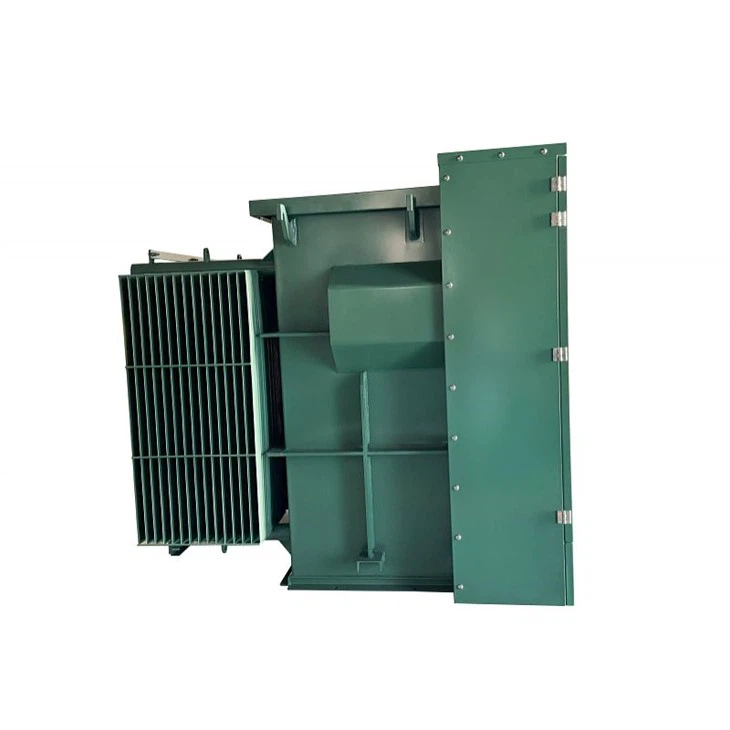

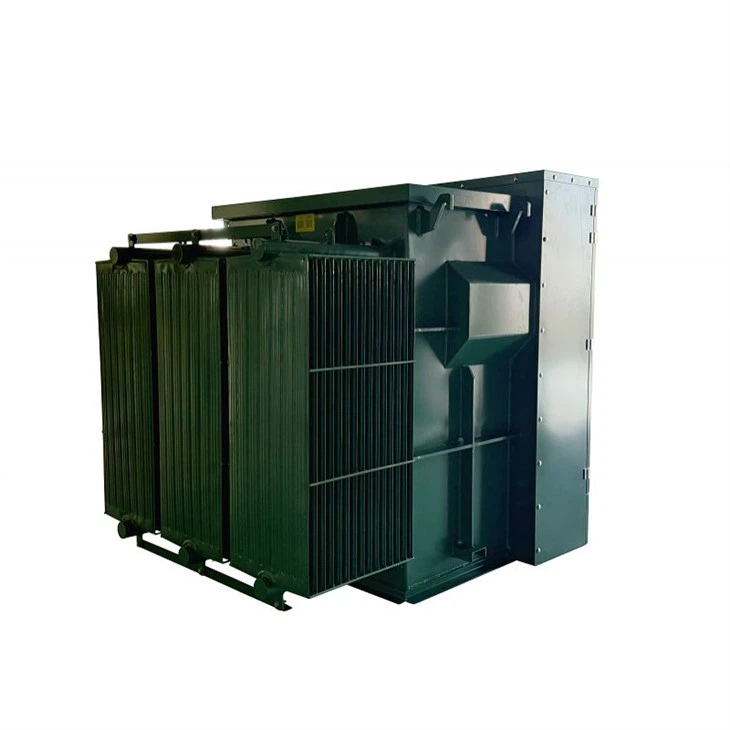

എല്ലാ ചുറ്റുപാടുകളും കനത്ത-ഗേജ് മൈൽഡ് സ്റ്റീൽ, പൊടി പൂശിയ ഫിനിഷ് എന്നിവയിൽ നിന്നാണ് നിർമ്മിച്ചിരിക്കുന്നത്. സ്‌കോടെക് പാഡ്-മൗണ്ട് ചെയ്‌ത ട്രാൻസ്‌ഫോർമറുകൾ തകരാർ, കഠിനമായ കാലാവസ്ഥ എന്നിവയെ ചെറുക്കുന്നു, പൊതുസ്ഥലങ്ങളിൽ ഇൻസ്റ്റാൾ ചെയ്യാൻ അവയെ സുരക്ഷിതമാക്കുന്നു. ടാങ്കിൻ്റെ പുറംഭാഗത്ത് സീഫോം ഗ്രീൻ പെയിൻ്റ് ചെയ്തിട്ടുണ്ട്, ഇത് വൃത്തിയുള്ളതും പ്രൊഫഷണലായതുമായ രൂപം നൽകുന്നു.



2.4 അന്തിമ അസംബ്ലി

1. കോർ അസംബ്ലി: നിര ട്രാൻസ്ഫോർമറിൻ്റെ കോർ അസംബ്ലി, ഡിസൈൻ ആവശ്യകതകൾ അനുസരിച്ച് ട്രാൻസ്ഫോർമർ ബേസിലോ ഫിക്സഡ് ഫ്രെയിമിലോ കൂട്ടിച്ചേർക്കുന്നു.

2. വിൻഡിംഗ് അസംബ്ലി: പ്രൈമറി വിൻഡിംഗും ദ്വിതീയ വിൻഡിംഗും ഉൾപ്പെടെ ഡിസൈൻ ആവശ്യകതകൾക്കനുസൃതമായി ഒരു നിശ്ചിത സ്പെസിഫിക്കേഷൻ്റെ വൈൻഡിംഗ് വയർ ട്രാൻസ്‌ഫോർമറിൻ്റെ ഇരുമ്പ് കാമ്പിൽ മുറിവുണ്ടാക്കുന്നു. വിൻഡിംഗ് കോയിലുകൾ വേർതിരിച്ചെടുക്കാൻ ഇൻസുലേഷൻ ഉപയോഗിക്കുക.

3. ഇൻസുലേഷൻ ട്രീറ്റ്‌മെൻ്റ്: നല്ല ഇൻസുലേഷൻ പ്രകടനം ഉറപ്പാക്കാൻ ഇൻസുലേറ്റിംഗ് പെയിൻ്റ് ട്രീറ്റ്‌മെൻ്റും ബേക്കിംഗും ഉൾപ്പെടെ വൈൻഡിംഗ് ഇൻസുലേറ്റ് ചെയ്‌തിരിക്കുന്നു.

4. മറ്റ് ഘടകങ്ങൾ ഇൻസ്റ്റാൾ ചെയ്യുക: മൂന്ന് റെസിൻ-കാസ്റ്റ് എൽവി ബുഷിംഗുകൾ (സ്പേഡ്-തരം, 8 ദ്വാരങ്ങൾ), മൂന്ന് എച്ച്വി ബുഷിംഗുകൾ (വേർതിരിക്കാവുന്ന ഇൻസുലേറ്റ് ചെയ്ത കണക്ടറുകൾ, 200 എ), ആറ് ബയണറ്റ് ഫ്യൂസുകൾ, ആറ് ELSP ഫ്യൂസുകൾ, ഒന്ന് 2-പൊസിഷൻ 2{6}}സ്ഥാനം 2{6}}സ്ഥാനം ഡീ 2.5%), ഒരു ഡ്യുവൽ വോൾട്ടേജ് സെലക്ടർ സ്വിച്ച് തുടങ്ങിയവ.

5. ഇൻസുലേഷൻ ഓയിൽ കുത്തിവയ്പ്പ്: ട്രാൻസ്ഫോർമറിൻ്റെ ആന്തരിക ഇടം നിറയ്ക്കുന്നതിനും ഓയിൽ ലെവൽ ഉയരം ആവശ്യകതകൾ നിറവേറ്റുന്നതിനും ഇൻസുലേഷൻ ഓയിൽ ട്രാൻസ്ഫോർമർ ഓയിൽ ടാങ്കിലേക്ക് കുത്തിവയ്ക്കുന്നു.





03 പരിശോധന

ടെസ്റ്റിംഗ് സ്റ്റാൻഡേർഡ്, റൊട്ടീൻ ടെസ്റ്റ്

CSA C227.4-21 ത്രീ-ഘട്ടം, പാഡ്-മൌണ്ട് ചെയ്ത ഡിസ്ട്രിബ്യൂഷൻ ട്രാൻസ്ഫോർമറുകൾ വേർതിരിക്കാവുന്ന ഇൻസുലേറ്റഡ് ഹൈ-വോൾട്ടേജ് കണക്ടറുകൾ
CSA-C802.1-13 (R2018) ദ്രാവകം നിറച്ച വിതരണ ട്രാൻസ്‌ഫോമറുകൾക്കുള്ള ഏറ്റവും കുറഞ്ഞ കാര്യക്ഷമത മൂല്യങ്ങൾ
1. പ്രതിരോധ അളവുകൾ
2. അനുപാത പരിശോധനകൾ
3. ഘട്ടം{1}}ബന്ധ പരീക്ഷ
4. ലോഡ് നഷ്ടവും ലോഡ് കറൻ്റും ഇല്ല
5. ലോഡ് നഷ്ടങ്ങൾ, ഇംപെഡൻസ് വോൾട്ടേജ്, കാര്യക്ഷമത
6. അപ്ലൈഡ് വോൾട്ടേജ് ടെസ്റ്റ്
7. Induced Voltage Withstand Test
8. ലിക്വിഡ് ഇമ്മേഴ്‌സ്ഡ് ട്രാൻസ്‌ഫോർമറുകൾക്കുള്ള മർദ്ദത്തോടുകൂടിയ ലീക്ക് ടെസ്റ്റിംഗ്
9. ഇൻസുലേഷൻ റെസിസ്റ്റൻസ് മെഷർമെൻ്റ്
10. ഓയിൽ വൈദ്യുത പരിശോധന


ടെസ്റ്റ് ഫലങ്ങൾ

04 സൈറ്റും സംഗ്രഹവും

ഈ 2500 kVA ത്രീ{1}}ഫേസ് പാഡ്-മൗണ്ടഡ് ട്രാൻസ്ഫോർമർ ശക്തവും കാര്യക്ഷമവും വിശ്വസനീയവുമാണ്. ഇതിന് ഡ്യുവൽ പ്രൈമറി വോൾട്ടേജ്, 99.37% ഉയർന്ന ദക്ഷത, കുറഞ്ഞ നഷ്ടം എന്നിവയുണ്ട്. ഡിസൈനിൽ ഒരു മോടിയുള്ള ടാങ്ക്, നൂതന കോർ, കോയിൽ, പൂർണ്ണ ആക്സസറികൾ എന്നിവ ഉൾപ്പെടുന്നു. യൂട്ടിലിറ്റികൾ, വ്യവസായം, വാണിജ്യ സൈറ്റുകൾ എന്നിവയിൽ ഇത് നന്നായി പ്രവർത്തിക്കുന്നു. ഇത് സുരക്ഷിതവും ദീർഘകാലം നിലനിൽക്കുന്നതും പരിസ്ഥിതി സൗഹൃദവുമാണ്. ലോകമെമ്പാടുമുള്ള പങ്കാളികൾക്കായി സ്‌കോടെക്കിന് ഇഷ്‌ടാനുസൃത ട്രാൻസ്‌ഫോർമർ പരിഹാരങ്ങൾ നൽകാൻ കഴിയുമെന്ന് ഈ പ്രോജക്റ്റ് കാണിക്കുന്നു.
